Productdetails
Plaats van herkomst: Zuid-Korea
Merknaam: SAMSUNG/ HANWHA
Modelnummer: SM421
Betaling & het Verschepen Termijnen
Min. bestelaantal: 1 stuks
Prijs: Negotiable
Verpakking Details: 1.wooden-geval 2.As uw orde
Levertijd: 3-5 dagen
Betalingscondities: T/T, Western Union, Paypal, creditcard
Levering vermogen: 10 Stuk/Stukken per Week
Productnaam: |
SAMSUNG SM421 pick-and-place-machine |
Modelnummer: |
SM421 |
Kwaliteit: |
Hoogte |
Pakket: |
Houten behuizing |
Voorwaarde: |
Nieuw, nieuw/gebruikt |
Type: |
SMT-Machine Verwante Producten |
Brandnaam: |
SAMSUNG |
Aflevering: |
ups, dhl, fedex, als uw bestelling |
Productnaam: |
SAMSUNG SM421 pick-and-place-machine |
Modelnummer: |
SM421 |
Kwaliteit: |
Hoogte |
Pakket: |
Houten behuizing |
Voorwaarde: |
Nieuw, nieuw/gebruikt |
Type: |
SMT-Machine Verwante Producten |
Brandnaam: |
SAMSUNG |
Aflevering: |
ups, dhl, fedex, als uw bestelling |

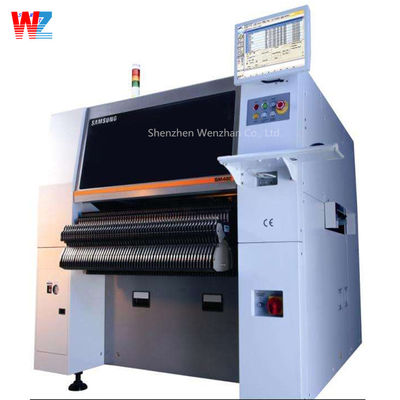

SMT pick and place machine in goede staat SAMSUNG SM421
Naam: SAMSUNG Pick And Place Machine
Merk: SAMSUNG
Model: SAMSUNG SM421 pick and place machine
Specificatie: SAMSUNG SM421 Pick And Place Machine
Voorwaarde: origineel/kopie
Kwaliteit: topkwaliteit
Voorraad: groot
Betaling: L/C T/T D/P Western Union Paypal Money Gram En anderen
Verzending: over drie dagen
Garantie: 1 jaar
Aflevering: FedEx, UPS, DHL, op aanvraag
Verpakking: doos met schuimbescherming
SM421S krachtige functievoordelen:
1: Maximale PCB-ondersteuning: 750X500 optionele standaard: 610×400 Grotere PCB-aanpassingsvermogen (LED-verlichting)
2: Hoog nauwkeurig en geruisloos ontwerp, sterkere en snellere apparaatbibliotheek
Drie: krachtig Chinees en Engels Windows NT besturingssysteem
Vier: Slecht bord en slecht puntherkenningssysteem
Vijf: Het kleinste apparaat 0402-22MM / 32MM (35MM vaste camera)
Zes: Non-stop elektronisch voedersysteem
Samsung SM421 parameters
Montage snelheid: 21.000 CPH/chip (IPC9850 referentie)
5,500 CPH / QFP (IPC9850 baseline)
- Plaatsing: ± 50 μm @ 3σ / chip, ± 30 μm @ 3σ / QFP
- Componentenbereik: max. 0402 (01005)
0603 (0201) Chip ~ 55 mm (standaard)
Theoretische snelheid van de chip 21.000 CPH / chip
Montagebereik 0603 kleine chip tot □ 22mmIC
Plaatsingsnauwkeurigheid plus of minus 0,03 mm
PCB-maat 460 (L) x 400 (W) mm
Afmeting van het apparaat 1650 (L) x 1690 (D) x 1485 (H)
- PCB:
460 (L) x 400 (W) mm
510 (L) x 460 (W) mm (optioneel)
610 (L) x 510 (W) mm (optioneel)
- IT- en batch-tracking systeem
- Voeder: max. 120 (8 mm voeders)
- Voeder: max. 60 (8mm voeders) SM421S
- Afmetingen: 1650 (L) x 1690 (D) x 1485 (H)
SM421Het gebruikte Samsung's gepatenteerde On The Fly-identificatiesysteem voor snelle plaatsing, dat van 0603 microchips tot 22mmIC-componenten kan ondersteunen.Het is ook uitgerust met high-pixel visie in de Stage Camera, zodat 45mm-camera's standaard precisie micro-pitch componenten van 42mm en 0,4mm kunnen herkennen.
DeSM421Het gebruikte het gepatenteerde On The Fly-identificatiesysteem van Samsung.
Het heeft ook een hoge pixelvisie in de Stage Camera om de beelden van de camera's te laten zien.
Identificeer standaard 42mm, 0,4mm precisie micro-pitch componenten met een 45mm camera.
IC-componenten kunnen worden gemonteerd met een hoge precisie van 30 micron en polygonherkenning
De aanpassing van de apparatuur aan de nieuwe techniek is een belangrijke stap in de richting van de verbetering van de kwaliteit van de apparatuur.
De beste prestaties op hetzelfde niveau, de productiecapaciteit 20-40% hoger dan op hetzelfde niveau.
Nieuwe non-stop tankinvoerder om de efficiëntie, de semi-elektrische werking, de stabiliteit en de hoge
Eenvoudige bediening, snelheid van de programmeringslijn.
Lijnbalansering en andere software functies zijn voltooid, met Chinese display minder slijtage delen,
lage onderhoudskosten, lage geluidsdruk, laag energieverbruik en kostenbesparing.
Geavanceerd
Hoge snelheid flexibel monteren
Als een algemene componentplacer waarvan het zienssysteem is versterkt op basis van het platform van de SM471 high speed chip
De SM481 is de meest bekwame opzetmachine voor het plaatsen van componenten.
een chipplaatsingssnelheid van 39,000 CPH, de hoogste onder componentenplaasers van dezelfde klasse, door het aanbrengen van een kop
In de eerste plaats is het mogelijk om de opvang en plaatsingsbeweging te maximaliseren.
Het heeft de werkelijke productiviteit verbeterd en de capaciteit van het systeem verbeterd.
De Commissie heeft de Commissie verzocht om een verslag uit te brengen over de resultaten van de onderzoeksprocedure.
Deze is ontworpen om compatibel te zijn met de pneumatische voeders van de SM-serie, waardoor het gebruiksgemak van de klant maximaal wordt.
39,000 CPH ((Optimaal)
1 galerij x 10 spindels/hoofd
Toepasselijke onderdelen: 0402 ((01005 inch)
~ 42 mm ((H15 mm)
Toepasselijke PCB: 460 ((L) x 400 ((W) ((Standaard))
Max. 740 ((L) x 460 ((W) ((Opsie)
Hoge snelheid, hoge precisie en elektrisch
Gedreven voeder
- Automatische opvangpositie-uitlijning
- Compatibel met SM pneumatische voeders
Nieuw vacuümsysteem en geoptimaliseerde pick-up
Verzoek om plaatsing
SMART-voeder
-'s Werelds eerste automatisch laden en splicen
Nieuwe energie in uw bedrijf
Een nieuw vacuümsysteem
Juli 2013
Geavanceerde hoge snelheid flexibele bevestiging
Deelpolariteitsherkenning BGA en CSP-herkenning
Realiseert de hoogste plaatsingssnelheid onder dezelfde
klasse chipplaasers door een nieuwe vliegende kop aan te brengen
Mechanisme met 10 spindels en geoptimaliseerd
oppak-/plaatsbeweging
Aangezien het deelherkenning mogelijk maakt zonder te stoppen na het ophalen van het deel door
De SM481 is een van de meest bekende oplossingen voor het opstellen van een beeldherkenningstechnologie.
Het model maximaliseert de snelheid van de plaatsing van het onderdeel door de tijd te minimaliseren
bewegen tussen de opvangpositie en de plaatsingspositie en door
Vermindering van de herkenningstijd tot bijna nul.
Realiseert Super hoog
Plaatsingssnelheid van 39.000 CPH
Stelling nauwkeurigheidscorrectiesysteem
Chip ± 50 μm ((Cpk ≥ 1,0)
De nieuw verbeterde plaatsingsnauwkeurigheidskalibratie
Het systeem controleert en corrigeert automatisch de
opvangpuntverschuiving, hoofdverschuiving, C/V-verschuiving, enz.
om een betrouwbare plaatsing van de onderdelen mogelijk te maken.
Absolute nauwkeurigheid van ± 50 μm ((Cpk 1)
Elektrisch aangedreven hogesnelheid
en High Precision Feeder
Elektrisch aangedreven SM-voeder
• Toestemt een geïntegreerd gebruik van 0603/2P/4P toe
• Uitgerust met een automatische uitlijningsfunctie
de opvangpositie tussen de voeders te verbeteren
de gelijktijdige opvangsnelheid.
• In staat om verschillende snelheden van de onderdelenvoorziening in te stellen op
verbetering van de stabiliteit van de onderdelenvoorziening.
• Functie voor automatische herkenning van het voedingsveld
Compatibel met SM-pneumatische voeders
SM-slimvoeder
• Eerste voedingsmachine ter wereld met automatische splitsing
en Auto Loading functies
- Maximaal werkgemak en werkelijke
de productiviteit door het splitsen te automatiseren
Proces voor vervanging van deel spoel normaal
met de hand uitgevoerd.
Specificaties
Model SM481
Alignment Flying Vision + Stage Vision (optie)
Aantal spindels 10 spindels x 1 galerij
Plaatsingssnelheid 39,000 CPH ((Optimaal)
Plaatsing
Precisiteit
Chip/QFP
±50μm@μ+3σ/chip, ±30μm@μ+3σ/QFP
(Op basis van de standaard chips)
Component
Bereik
Vliegen
Visie
FOV 24
0402 ((01005 inch) ~ 16mm IC, Connector ((Lead Pitch 0.4mm)
* BGA, CSP ((Ball Pitch 0.4mm)
Stage
Visie
Raad
Afmeting
(mm)
Minimaal 50 ((L) x 40 ((W)
Maximaal
460 ((L) x 400 ((W) 510 ((L) x 460 ((W) ((Opsie))
610 ((L) x 510 ((W) ((Optie) 740 ((L) x 460 ((W) ((Optie)
PCB-dikte 0,38 ~ 4.2
Voedercapaciteit 120ea / 112ea ((Docking Cart))
Gebruik
Kracht
AC 200 / 208 / 220 / 240 / 380 / 415 V
(50/60Hz, 3-fase) Max. 4,7 kVA
Luchtverbruik
Massa: ongeveer 1.655 kg.
Externe afmetingen ((mm) 1,650 ((L) x 1,680 ((D) x 1,530 ((H)
Huidige rol
Nieuwe rol
• Minimale vertraging van de plaatsing van onderdelen door optimalisatie
van de pneumatische baan
• Stabilisatie van de opvang van onderdelen en vermindering van de lucht
verbruik door toepassing van een vacuümpomp
Versterkte toepasbaarheid op onderdelen en PCB's
Een nieuw verlichtingssysteem
• van toepassing op onderdelen van 0402 ((01005 inch) tot en met
42 mm ((H15 mm) alsmede BGA/CSP-onderdelen
• van toepassing op max. 740 (l) x 460 (w) PCB's voor lange
platen aangebracht op LED's en displays
• Ondersteunt automatische herkenning van de gehele pick-up
De Commissie heeft de Commissie verzocht om een verslag uit te brengen over de resultaten van het onderzoek.
de linker- en de rechterkant respectievelijk
Versterkte toepasbaarheid op onevenvormige onderdelen, met inbegrip van
BGA, CSP, enz., door toepassing van driefasige verlichting
systemen (zij-, coaxiale en buitenverlichting).
