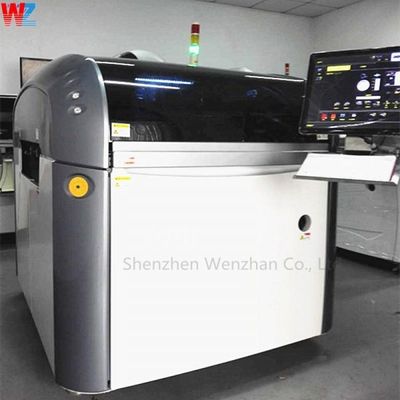

Gebruikte SMT-PCB-schermprinter DEK Horizon 03iX

Gebruikte SMT-PCB-schermprinter DEK Horizon 03iX
Merknaam
DEK
Productmodel
Horizon 03iX
Land van herkomst
China
MOQ
1 stuks
Eenheidsprijs
onderhandelbaar
Betalingswijze
T/T, Western Union, Paypal, creditcard
Toeleveringskapaciteit
100
Productdetails
Product Name: DEK Horizon 03iX
Model: Horizon 03iX
Quality: BOVENKANT
Package: Zaak
Condition: Nieuw, nieuw/gebruikt
Payment: Betaling
Type: SMT-Machine Verwante Producten
Brand: DEK
Delivery: UPS, DHL, FedEx, als uw bestelling
Warranty: 1 jaar
Productomschrijving
Gedetailleerde Specificaties en Functies
Gebruikte SMT PCB Zeefdrukker DEK Horizon 03iX
Specificatie van de Standaardconfiguratie
  • software. Machine monteerbaar aan de linker- of rechterkant.
  • Camera: HawkEye® 750 digitale camera, met behulp van IEEE 1394 interface. Multi-kanaal. LED-verlichting. FOV 11,3 mm x 8,7 mm. Inspectievenster 26 mm2
  • Camerapositie: Rotatiemotoren en encoders met 4 micron resolutie
  • Rakeldrukmechanisme: Softwaregestuurd, gemotoriseerd
  • Sjabloonpositionering: Handmatige breedte schermdiepte-instelling
  • Sjabloonuitlijning: Gemotoriseerd via actuatoren X, Y en Theta
  • Rakel: Geklemde dubbele trailing edge rakel (1 set inbegrepen)
  • Machine-interface: Upline en downline FMI inbegrepen
  • Connectiviteit: RJ-45LAN (netwerken) en USB2-interface beschikbaar
  • Driekleurige baken: Programmeerbaar met hoorbaar alarm
  • Documentatie: Gedrukte handleidingen bestaande uit: Operator, Installatie, Elektrische tekeningen. Technische handleidingen en tutorials aan boord ter ondersteuning van operatorfuncties. DVD met handleidingen en tutorials.
Machine-uitlijningsmogelijkheid >2 Cpk @ +/- 12,5µm, 6 Sigma #
Procesuitlijningsmogelijkheid >2 Cpk @ +/- 25µm, 6 Sigma #
Kerncyclustijd 12 seconden (11 seconden met HTC-optie)
Maximaal afdrukgebied 510 mm* (X) x 508,5 mm (Y)
Printerconstructie Geoptimaliseerd gelast frame uit één stuk
ISCANTM Machinebesturing Bewegingsbesturing met behulp van CAN BUS-netwerk
Besturingssysteem Windows XP
Operatorinterface KleurTFT touchscreen display, toetsenbord en trackball met DEK InstinctivTM
Gebruikte SMT-PCB-schermprinter DEK Horizon 03iX 0
Gebruikte SMT-PCB-schermprinter DEK Horizon 03iX 1
Specificatie transportsysteem
  • Type: Eén stuk met 3 mm ronde transportbanden, voorrail vast
  • ESD-compatibiliteit: Zwarte transportbanden en geleiders met een oppervlakte-weerstand van meer dan 106 ohm.
  • Breedte-instelling: Programmeerbare gemotoriseerde achterrail
  • Transportrichting: Van links naar rechts
  • Van rechts naar links: Van links naar links, Van rechts naar rechts
  • Afmeting substraatbehandeling (minimum): 50 mm (X) x 40,5 mm (Y)
  • Afmeting substraatbehandeling (maximum): 510 mm (X) x 508,5 mm (Y)
  • Substraattikte: 0,2 mm tot 6 mm
  • Substraatgewicht (maximum): 1 kg
  • Substraatkromming: Tot 7 mm inclusief substraattikte
  • Substraatbevestiging: Gepatenteerde over-the-top klemmen
  • Substraatbehandeling kenmerken: Zachte rail lift / land, Bordklemregelaar
  • Substraatonderkant vrije ruimte Programmeerbaar 3 mm tot 42 mm
Gebruikte SMT-PCB-schermprinter DEK Horizon 03iX 2
