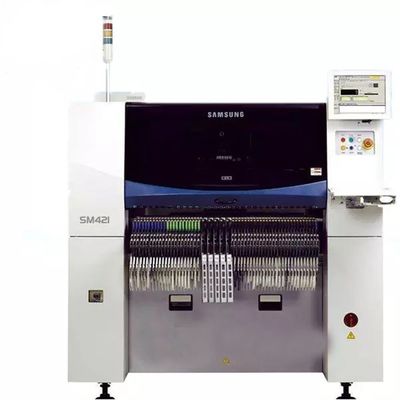

DeSM421 Pick and Place Machineis een snelle en zeer nauwkeurige machine die wordt gebruikt in de elektronica-industrie om oppervlaktemontagecomponenten op printplaten (PCB's) te plaatsen. Het wordt vervaardigd door Samsung, een toonaangevende naam in de elektronica-industrie.
De SM421 is uitgerust met een visionsysteem dat componenten op de printplaat correct kan herkennen en uitlijnen. Het heeft dubbele portaalarmen die meerdere componenten tegelijkertijd kunnen oppakken en plaatsen, wat resulteert in een hoge plaatsingssnelheid en verhoogde productiviteit.
Deze machine is in staat om verschillende soorten componenten te monteren, waaronder weerstanden, condensatoren, geïntegreerde schakelingen (IC's), ball grid arrays (BGA's) en small outline transistors (SOT's). Het heeft een componentenbereik van 0201 (0,2 mm x 0,1 mm) tot 32 mm x 32 mm, waardoor het geschikt is voor een breed scala aan PCB-assemblagevereisten.
DeSM421heeft een maximale plaatsingssnelheid van 42.000 componenten per uur (CPH) en een nauwkeurigheid van ±0,03 mm, wat zorgt voor een precieze en efficiënte componentplaatsing. Het heeft een dubbel nauwkeurig visionsysteem dat componenten scant voordat ze worden geplaatst om ervoor te zorgen dat ze correct zijn uitgelijnd met de printplaat.
- Bereid de printplaat voor: Zorg ervoor dat de printplaat schoon is en goed is voorbereid voor het plaatsen van componenten. Dit omvat ervoor te zorgen dat de soldeerpasta of lijm correct wordt aangebracht.
- Stel de machine in: Laad de benodigde componenten in de feeders van de machine. De SM421 kan tot 120 verschillende componenttypen tegelijkertijd verwerken.
- Programmeer de machine: Voer de nodige instructies en componentplaatsingsgegevens in de interface van de machine in. Dit omvat het specificeren van de posities, oriëntaties en hoeveelheden van elke te plaatsen component.
- Kalibreer het visionsysteem: Voer een kalibratieproces uit om ervoor te zorgen dat het visionsysteem van de machine de componenten nauwkeurig kan identificeren en uitlijnen.
- Start het plaatsingsproces: Start de machine om het plaatsingsproces te starten. De machine pakt componenten op uit de feeders en plaatst ze op de aangewezen posities op de printplaat.
- Bewaken en inspecteren: Bewaak continu de werking van de machine om ervoor te zorgen dat componenten nauwkeurig en met de gewenste snelheid worden geplaatst. Inspecteer periodiek de kwaliteit van de geplaatste componenten om ervoor te zorgen dat ze voldoen aan de vereiste normen.
- Onderhoud en probleemoplossing: Voer regelmatig onderhoudstaken uit op de machine om deze in optimale conditie te houden. Los eventuele problemen of fouten snel op om de productietijd te minimaliseren.
Over het algemeen is de SM421 Pick and Place Machine een betrouwbare en efficiënte oplossing voor elektronicafabrikanten die het PCB-assemblageproces willen automatiseren. Het biedt een hoge plaatsingssnelheid, nauwkeurigheid en veelzijdigheid, waardoor het geschikt is voor een breed scala aan elektronische componenten in verschillende maten en vormen.
| SM421 PICK AND PLACE MACHINE | |
|---|---|
| Montagesnelheid | 21.000 CPH / Chip (IPC9850 Referentie) 5.500 CPH / QFP (IPC9850 Basislijn) |
| Componentenbereik | Max, 0402 (01005) Chip ~ □ 55mm 0603 (0201) Chip ~ □ 55mm (standaard) |
| Chip Theoretische Snelheid | 21.000 CPH / Chip |
| Montagebereik | 0603 kleine chip tot □ 22mmIC |
| Plaatsingsnauwkeurigheid | plus of minus 0,03 mm |
| PCB-formaat | 460 (L) x 400 (B) mm |
| Apparaatgrootte | 1650 (L) x 1690 (D) x 1485 (H) |
| Plaatsing | ± 50μm @ 3σ / Chip, ± 30μm @ 3σ / QFP |
Hoge Snelheid Flexibele Mounter
Als een algemene componentenplaatser waarvan het visionsysteem is versterkt op basis van het platform van de SM471 high-speed chip
shooter en waarvan de chip plaatsingssnelheid de hoogste is van de componentenplaatsers van dezelfde klasse, realiseerde de SM481
een chip plaatsingssnelheid van 39.000 CPH, de hoogste van de componentenplaatsers van dezelfde klasse, door een kop toe te passen
met één portaal en tien spindels, evenals nieuwe flying vision en door de pick-up- en plaatsbeweging te maximaliseren. In
aanvulling is het van toepassing tot 0402 (01005 inch) chips en 42 mm IC's. Het heeft de werkelijke productiviteit en
plaatsingskwaliteit verbeterd door gebruik te maken van snelle en zeer nauwkeurige elektrisch aangedreven feeders. Verder, aangezien het
is ontworpen om compatibel te zijn met pneumatische feeders uit de SM-serie, maximaliseert het het operationele gemak van de klant.
39.000 CPH (Optimaal)
1 Portaal x 10 Spindels/Kop
Toepasbare onderdelen: 0402 (01005 inch)
~ 42 mm (H15 mm)
Toepasbare PCB: 460 (L) x 400 (B) (Standaard)
Max. 740 (L) x 460 (B) (Optie)
Hoge Snelheid, Hoge Precisie en Elektrisch
Aangedreven Feeder
- Automatische uitlijnfuntie voor de pick-uppositie
- Compatibel met SM pneumatische feeders
Nieuw Vacuümsysteem en Geoptimaliseerde Pick-up/
Plaatsingsbeweging
SMART Feeder
- 's Werelds eerste Auto Loading en Auto Splicing
Nieuwe Energie in Uw Bedrijf
Past een Nieuw Vacuümsysteem toe
Juli. 2013
Geavanceerde Hoge Snelheid Flexibele Mounter
Polariteitsherkenning van onderdelen BGA- en CSP-herkenning
Realiseert de hoogste plaatsingssnelheid van dezelfde
klasse chip plaatsers door een nieuw flying head
mechanisme met 10 spindels en geoptimaliseerde
pick-up/plaatsbeweging
Omdat het onderdeelherkenning mogelijk maakt zonder te stoppen na het oppakken van onderdelen door
het toepassen van zijn originele On-the-Fly beeldherkenningstechnologie, maximaliseert het SM481
model de plaatsingssnelheid van onderdelen door de tijd te minimaliseren om
te bewegen tussen de pick-uppositie en de plaatsingspositie en door
de herkenningstijd tot bijna nul te reduceren.
Realiseert Superhoge
Plaatsingssnelheid van 39.000 CPH
Correctiesysteem voor plaatsingsnauwkeurigheid
Chip ±50μm (Cpk ≥1.0)
Het nieuw geüpgradede kalibratiesysteem voor plaatsingsnauwkeurigheid
controleert en corrigeert automatisch de
offset van het pick-uppunt, de kopoffset, de C/V-offset, enz.
om betrouwbare onderdeelplaatsing mogelijk te maken.
Absolute Nauwkeurigheid van ±50μm (Cpk 1)
Elektrisch Aangedreven Hoge Snelheid
en Hoge Precisie Feeder
Elektrisch aangedreven SM-feeder
• Maakt geïntegreerd gebruik van 0603/2P/4P mogelijk
• Uitgerust met een functie om automatisch uit te lijnen
de pick-uppositie tussen feeders om te verbeteren
de gelijktijdige pick-upsnelheid.
• In staat om verschillende toevoersnelheden van onderdelen in te stellen om
de stabiliteit van de onderdelenvoorziening te verbeteren.
• Automatische herkenningsfunctie voor de toevoerpitch
Compatibel met SM pneumatische feeders
SM smart feeder
• De eerste feeder ter wereld die is uitgerust met Auto Splicing
en Auto Loading-functies
- Maximaliseert het werkcomfort en de werkelijke
productiviteit door het splitsingsproces te automatiseren
voor het vervangen van de onderdelenrol die normaal
met de hand wordt uitgevoerd.
| Model | SM481 |
| Uitlijning | Flying Vision + Stage Vision (Optie) |
| Aantal Spindels | 10 Spindels x 1 Portaal |
| Plaatsingssnelheid | 39.000 CPH (Optimaal) |
| Plaatsingsnauwkeurigheid | Chip/QFP |
| ±50μm@μ+3σ/Chip, ±30μm@μ+3σ/QFP (Gebaseerd op de standaard chips) | |
| Componentenbereik | Flying Vision FOV 24 |
| 0402 (01005 inch) ~ 16 mm IC, Connector (Lead Pitch 0,4 mm) * BGA, CSP (Ball Pitch 0,4 mm) | |
| Stage Vision | |
| Afmetingen bord (mm) | Minimaal 50 (L) x 40 (B) |
| Maximaal 460 (L) x 400 (B) | |
| 510 (L) x 460 (B) (Optie) | |
| 610 (L) x 510 (B) (Optie) | |
| 740 (L) x 460 (B) (Optie) | |
| PCB-dikte | 0,38 ~ 4,2 |
| Feeder Capaciteit | 120 stuks / 112 stuks (Docking Cart) |
| Hulpprogramma | Vermogen AC 200 / 208 / 220 / 240 / 380 / 415 V (50/60Hz, 3Phase) Max. 4,7kVA |
| Luchtverbruik | |
| Massa | Ca. 1.655 kg |
| Externe afmeting (mm) | 1.650 (L) x 1.680 (D) x 1.530 (H) |
| Huidige Rol | |
| Nieuwe Rol |
• Geminimaliseerde vertraging van de onderdeelplaatsing door optimalisatie
van pneumatisch pad
• Realiseert een stabiele pick-up van onderdelen en geminimaliseerd lucht
verbruik door een vacuümpomp toe te passen
Versterkte toepasbaarheid op onderdelen en PCB's
Past een Nieuw Verlichtingssysteem toe
• Van toepassing op onderdelen van 0402 (01005 inch) tot
42 mm (H15 mm) evenals BGA/CSP-onderdelen
• Van toepassing op Max. 740 (L) x 460 (B) PCB's voor lang
borden die worden toegepast op LED's en displays
• Ondersteunt automatische herkenning van de volledige pick-uppositie door uitgerust te zijn met een fiducial camera op
respectievelijk links en rechts
Versterkte toepasbaarheid op onregelmatig gevormde onderdelen, waaronder
BGA, CSP, enz., door drietraps verlichtingssystemen toe te passen (Zij-, Coaxiale en Buitenverlichting).
Gerelateerd Product
