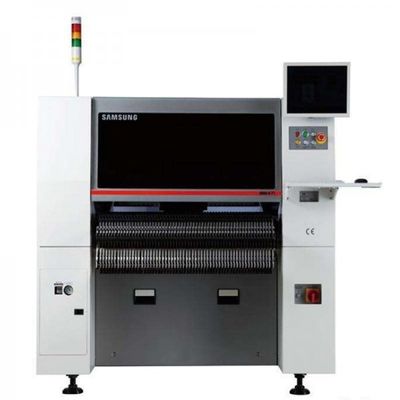

Laat me je voorstellen aan de SM471 chip monteur en geef instructies over hoe je hem gebruikt.

The SM471 chip mounter is an advanced surface mount technology (SMT) machine used in the electronics manufacturing industry to accurately place electronic components onto printed circuit boards (PCBs) during the assembly process.

Belangrijkste kenmerken van de SM471:

• Hoge snelheid en precisie: de SM471 biedt een snelle en precieze plaatsing van componenten, waardoor een efficiënte en nauwkeurige montage wordt gewaarborgd.
• Multi-Head Placement: Het is uitgerust met meerdere plaatskoppen, waardoor verschillende componenten tegelijkertijd kunnen worden gemonteerd, waardoor de productiviteit toeneemt.
• Visie-systeem: De machine bevat een visie-systeem dat de oriëntatie, positie en de nauwkeurigheid van de componenten kan identificeren en afstemmen op de aangewezen plaatsen op het PCB.
• Flexibiliteit en compatibiliteit: de SM471 ondersteunt een breed scala aan componenten in grootte en type, waardoor deze compatibel is met verschillende PCB-assemblagevereisten.
• Automatisch voederbeheer: het beschikt over een automatisch voederbeheersysteem, dat in staat is om verschillende soorten voeders te verwerken en de toevoer van componenten te optimaliseren.
• Verificatie van componenten: de machine controleert de aanwezigheid en oriëntatie van componenten voordat ze worden geplaatst, zodat de precisie van de assemblage wordt gewaarborgd en gebreken worden voorkomen.
• Gebruikersvriendelijke interface: De SM471 is ontworpen met een gebruiksvriendelijke interface, waardoor het eenvoudig is om het assemblageproces in te stellen, te configureren en te controleren.
• Foutdetectie en -correctie: het bevat foutdetectie-mechanismen om plaatsfouten te identificeren en te corrigeren, waardoor gebreken tot een minimum worden beperkt en de algehele efficiëntie wordt verhoogd.

Laten we nu stap voor stap doorgaan met het gebruik van de SM471-chipmonter:

1. Voorbereiden van het PCB en de componenten: Zorg ervoor dat het PCB schoon is en veilig op de machine is geplaatst.
2. Inrichting van de voeder: de benodigde componenten op de aangewezen voeders laden volgens de specificaties en configuratie van de machine.
3. Programma-generatie: het maken of importeren van een programma dat de plaatsplaatsen, componenttypen en parameters bepaalt.
4. Machinesetup: Start de SM471 en configureer de nodige instellingen, zoals onderdeelherkenning, transportersnelheid en plaatsparameters.
5. Visie-systeemkalibratie: kalibreren van het visie-systeem door het uitlijnen van fiduciële merken op het PCB. Dit zorgt voor nauwkeurige component positionering en uitlijning.
6. Het assemblageproces starten: het assemblageproces starten en de werking van de machine controleren.De SM471 zal automatisch op te halen componenten van de voeders en accuraat monteren op de aangewezen locaties op het PCB.
7. Inspectie: na de plaatsing van de onderdelen, inspecteer het bord visueel om de juiste uitlijning, positie en soldeerbaarheid te waarborgen.
8. Herhaal het proces: als er extra PCB's moeten worden samengesteld, herhaal dan de stappen 1 tot en met 7 totdat de gewenste productiehoeveelheid is bereikt.

Raadpleeg de gebruiksaanwijzing van de fabrikant voor specifieke instructies voor het bedienen van de SM471-chipmonter.

Ik hoop dat deze gids u helpt.
