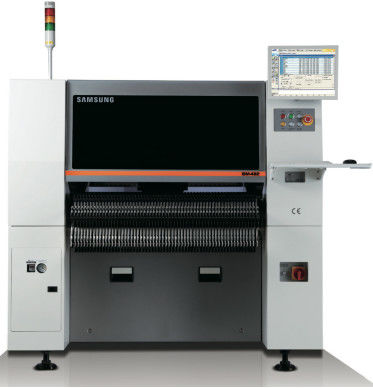

SM pneumatische voeders Samsung Chip Mounter Hanwha Samsung SM421 Pick And Place Machine

Goede staat, goedkope SMT Samsung SM421 pick-and-place machine

Productdetails

Geavanceerd
Snelle Flexibele Mounter
Als een algemene componentenplaatser wiens visionsysteem is versterkt op basis van het platform van de SM471 high speed chip shooter en wiens chip plaatsingssnelheid de hoogste is van de componentenplaatsers van dezelfde klasse, realiseerde de SM481 een chip plaatsingssnelheid van 39.000 CPH, de hoogste van de componentenplaatsers van dezelfde klasse, door een kop met één portaal en tien spindels toe te passen, evenals nieuwe vliegende vision en door de pick-up- en plaatsbeweging te maximaliseren. Bovendien is het van toepassing op chips van 0402 (01005 inch) en 42 mm IC's. Het heeft de werkelijke productiviteit en plaatsingskwaliteit verbeterd door snelle en zeer nauwkeurige elektrisch aangedreven feeders toe te passen. Verder, aangezien het is ontworpen om compatibel te zijn met pneumatische feeders uit de SM-serie, maximaliseert het het operationele gemak van de klant.

39.000 CPH (Optimaal)
1 Portaal x 10 Spindels/Kop
Toepasbare onderdelen: 0402 (01005 inch)
~ 42 mm (H15 mm)
Toepasbare PCB: 460 (L) x 400 (B) (Standaard)
Max. 740 (L) x 460 (B) (Optie)
Hoge snelheid, hoge precisie en elektrisch
Aangedreven Feeder
- Automatische uitlijnfuntie voor pick-up positie
- Compatibel met SM pneumatische feeders
Nieuw vacuümsysteem en geoptimaliseerde pick-up/
Plaatsingsbeweging
SMART Feeder
- 's Werelds eerste Auto Loading en Auto Splicing
Nieuwe energie in uw bedrijf
Past een nieuw vacuümsysteem toe
Juli. 2013
Geavanceerde snelle flexibele mounter
Onderdeel polariteitsherkenning BGA en CSP herkenning
Realiseert de hoogste plaatsingssnelheid van dezelfde
klasse chip plaatsers door een nieuw vliegend hoofd
mechanisme met 10 spindels toe te passen, evenals geoptimaliseerd
pick-up/plaatsingsbeweging
Omdat het onderdeelherkenning mogelijk maakt zonder te stoppen na het oppakken van het onderdeel door
zijn originele On-the-Fly beeldherkenningstechnologie toe te passen, maximaliseert het SM481-model de plaatsingssnelheid van het onderdeel door de tijd om tussen de pick-up positie en de plaatsingspositie te bewegen te minimaliseren en door de herkenningstijd tot bijna nul te reduceren.
Realiseert superhoge
Plaatsingssnelheid van 39.000 CPH
Correctiesysteem voor plaatsingsnauwkeurigheid
Chip ±50μm (Cpk ≥1.0)
Het nieuw geüpgradede kalibratiesysteem voor plaatsingsnauwkeurigheid
controleert en corrigeert automatisch de
pick-up punt offset, kop offset, C/V offset, etc.
om betrouwbare onderdeelplaatsing mogelijk te maken.
Absolute nauwkeurigheid van ±50μm (Cpk 1)
Elektrisch aangedreven hoge snelheid
en zeer nauwkeurige feeder
Elektrisch aangedreven SM-feeder
• Maakt geïntegreerd gebruik van 0603/2P/4P mogelijk
• Uitgerust met een functie om automatisch uit te lijnen
de pick-up positie tussen feeders om te verbeteren
de gelijktijdige pick-up rate.
• In staat om verschillende onderdelenvoedingssnelheden in te stellen om
de stabiliteit van de onderdelenvoorziening te verbeteren.
• Automatische herkenningsfunctie voor de voedingspitch
Compatibel met SM pneumatische feeders
SM slimme feeder
• 's Werelds eerste feeder uitgerust met Auto Splicing
en Auto Loading functies
- Maximaliseert het werkcomfort en de werkelijke
productiviteit door het splitsingsproces te automatiseren
voor onderdeelrolvervanging die normaal
met de hand wordt uitgevoerd.

Specificaties

Versterkte toepasbaarheid op onderdelen en PCB's
Past een nieuw verlichtingssysteem toe
• Van toepassing op onderdelen van 0402 (01005 inch) tot
42 mm (H15 mm) evenals BGA/CSP-onderdelen
• Van toepassing op Max. 740 (L) x 460 (B) PCB's voor lang
boards toegepast op LED's en displays
• Ondersteunt automatische herkenning van de gehele pick-up
positie door respectievelijk uitgerust te zijn met een fiducial camera aan
de linker- en rechterkant
Versterkte toepasbaarheid op onregelmatig gevormde onderdelen, waaronder
BGA, CSP, enz., door drietraps verlichtingssystemen toe te passen
(Zij-, coaxiale en buitenverlichting).
