| MOQ: | 1 stuks |
| Prijs: | 21116$~28169$ |
| Standaardverpakking: | 1.Houten behuizing en vacuümpakket 2.Aangezien uw eisen |
| Leveringstermijn: | 5-8 dagen |
| Betalingswijze: | T/T, Western Union, Paypal, creditcard |
| Toeleveringskapaciteit: | 3000 |
SMT pick and place machine is in het algemeen de meest kritieke en dure apparatuur in SMT. Het is een apparaat voor het monteren van elektronische componenten. Het is allemaal hightech apparatuur bestaande uit rack,Organisatie van PCB-transmissie en lager, aandrijfsysteem, positionerings- en uitlijningssysteem, voeder, optisch herkenningssysteem, sensor- en computerbesturingssysteem.
Toepassing van het product

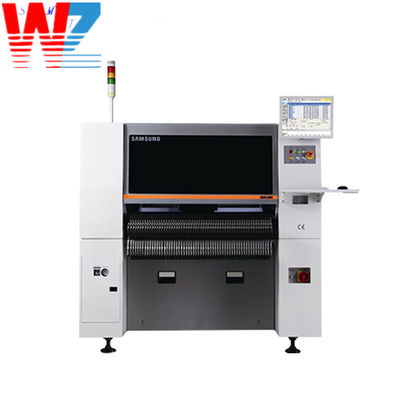

Naam:Samsung SM320 SM321 SM421 SM431
Merk: SAMSUNG
Model: SAMSUNG SM320 SM321 SM421 SM431
Specificatie:SMT PICK AND PLACE MACHINE
Voorwaarde:Oorspronkelijk
Kwaliteit: topkwaliteit
Voorraad: groot
Betaling:T/T vóór verzending
Verzending:op tijd verzending
Garantie: 1 jaar
Levering: FEDEX, UPS, DHL, naargelang de vraag
Pakket: houten behuizing
Samsung SM431 machine
PCB-maat 460 x 460 (1PCB)
Patch snelheid 21.000CPH
Component:0402mm Chip tot 12mm
84 stuks 8 mm voeders
Samsung SM431 parameters
1) Snelheid 55.000CPH (beste toestand)
2) dubbelarm Y-asservo-aandrijving
3) armen in totaal 16 plaatskoppen
Hoge snelheidsvliegbeeldherkenning
- Aanpassingscomponenten: 0402 mm
- Montage nauwkeurigheid: ± 50 μm @ 3σ
4) Voor nieuw SM-voersysteem
- Voor non-stopvoeder
- voor de spoorwegvoeder
-LED-displays Feeder status
5) dubbele transmissie
- Dual transfer mode: 330 x 250 (2 PCB's)
- Single transfer mode: 460 x 460 (1 pcb)
6) Kan 84 8mm voeders plaatsen
7) LCD-scherm met voor- en achterwerking
8) automatisch mondverwisselingsapparaat
9) Besturingssysteem Windows XP
10) Veiligheidsdekking
11) Kits
| Model | SamsunSM320 |
| Modus van herkenning van componenten | VLOGING VISION + STAGE VISION |
| Componenten | CHIP 1608 18500 CPH (IPC9850) |
| SOP 15000 CPH (IPC9850) | |
| QFP 5500 CPH (IPC9850) | |
| Vaste cameravisie-systeem | 1.4 SEC/QFP208 ((TRY SUPPLY STANDARD) |
| Montage-nauwkeurigheid | CHIP/QFP ±50 18500 pk/uur |
| Vliegend zicht |
1005 ~22 mmIC (Optie:0603~12mmIC/0402~7 mmIC) |
| Standaard visiescherm ((FOV 35) | 32 mmIC ((Pitch 0.4mmQFP/0.75mmBGA/~55 mm ((MFOV)) |
| Standaard visiescherm ((FOV 45) | 42 mmIC ((Pitch 0.5mmQFP/1.0mmBGA/~55 mm ((MFOV)) |
| Standaard visiescherm ((FOV 20) | 17 mmIC ((Pitch 0,3 mmQFP/0,5 mmBGA) Min.loodpitch (QFP) |
| FOV10 | 0.3mm ((QFP) /0.65mm ((BGA)) Min.Ball pitch (BGA) |
| FOV15 | 0.5mm ((QFP) /0.75mm ((BGA)) |
| FOV25 | 0.5mm ((QFP) /0.75mm ((BGA)) |
| Max.hoogte | H12mm ((Vliegende camera standaard) |
| H15mm ((Vliegende camera standaard) | |
| PCB'sgrootte | Min grootte:50 (((L)*40 ((W) |
|
Max.grootte:460L)*400 ((W) Optie:510*460,640*510 |
|
| PCB'sdikte | 0.38mm-4.2mm |
| Hoeveelheid voedingsmiddelen | 120ea/112ea (docking cart) |
| Stroomvoorziening | AC220/220/240V ((50/60HZ,3 FASE)) ((Optie:340/380/415V)) |
| luchtcompressor | 260 NI/MIN |
| Gewicht | 1800 kg |
| Afmeting | 1650 L*1680 D*1530 H |
Zeer flexibele, gebruiksvriendelijke machine en zeer betrouwbaar.
Elke met individuele verlichting waardoor 6 totaal verschillende componenten op de vlucht kunnen worden uitgelijnd.
Een camera die de plaatsing van onderdelen tot 0,4 mm loodhoogte toestaat.
| Modelnaam | Samsung SM421 | |
| Uitlijning |
Vliegvisie + Bühnenvisie (Als er een groot vervoerband is geïnstalleerd, kan slechts één beeldscherm worden geïnstalleerd) |
|
| Aantal spindels | 6 spindels × 1 galerij | |
| Plaatsingspercentage | Vliegend zicht |
Chip 1608 21000 CPH (IPC9850) SOP 15,000 CPH (IPC9850) QFP 5,500 CPH (IPC9850) |
| Plaatsnauwkeurigheid | Chip/QFP |
Precisiteit: ±50@±3σ/chip (Op basis van de standaard chips) |
| Component | Vliegend zicht | 0603 ~ 22 mm IC |
| Standaard fasezicht (FOV35) |
~ 32 mm IC (Lead Pitch 0,3 mm) ~ 55 mm (MFOV) |
|
| Optioneel fasezicht (FOV45) |
~ 42 mm IC (Lead Pitch 0,4 mm) ~ 55 mm (MFOV) |
|
| Max. hoogte |
H = 12 mm (vliegende camera standaard) H = 12 mm (Stage Camera Standard) |
|
| Afmeting van het bord | Minimaal | 50 ((L) * 40 ((W) |
| Een rijstrook (maximaal) |
400 mm ((L) * 400 mm ((W) 510 mm ((L) *460 mm ((W) (optie) 610 mm ((L) *510 mm ((W) (optie) |
|
| Tweeledige rijstrook (maximaal) | - | |
| PCB-dikte | 0.38~4.2mm | |
| Voedingscapaciteit | 120ea/112ea (docking cart) | |
| Gebruik | Kracht | AC200 / 208 / 220 / 240 / 380 / 415V (50/60Hz, 3fase) |
| Max. 4,7 kVA | ||
| Luchtverbruik | 0.5 ~ 0,7MPa (5,1 ~ 7,1 kgf/cm2) | |
| 260N/min | ||
| Gewicht (kg) | Ongeveer een uur.680 | |
| Buitenafmeting (mm) | 1,650 ((L) x 1,690 ((D) x 1,535 ((H) | |
smt pick-and-place machine met 6 koppen smt421
1. Oppak-verplaatsing-positie-plaatsing en andere functies
2. snel en nauwkeurig
3Er kunnen verschillende maten pcb-platen worden gebruikt.
4- Verbetering van de productie-efficiëntie en verlaging van de productiekosten
Andere producten
Ons bedrijf levert allerlei soorten SMT-machines en aanverwante producten:
1.SMT-apparatuur en toebehoren, sproeiers, voeder, voederonderdelen, filter, gids, band, mortel, riem, cilinder, smt-vet/smeermiddel, sensor enz.
2. Sproeiers en voeders en hun onderdelen voor Fuji, voor Juki, voor Yamaha, voor Samsung, voor Siemens, voor , voor Sony....etc, ze hebben allemaal een grote voorraad.
