De Oogst van Samsung SMT SM320 SM321 SM421 SM431 en Plaatsmachine

De Oogst van Samsung SMT SM320 SM321 SM421 SM431 en Plaatsmachine
Merknaam
SAMSUNG
Productmodel
SM320 SM321 SM421 SM431
MOQ
1 stuks
Eenheidsprijs
21116$~28169$
Betalingswijze
T/T, Western Union, Paypal, creditcard
Toeleveringskapaciteit
3000
Productdetails
Name: SAMSUNG SM320 SM321 SM421 SM431
Brand: Samsung
Model: SAMSUNG SM320 SM321 SM421 SM431
Specification: SMT-pick-and-place-machine
Condition: Origineel
Stock: Groot
Shipment: op tijd verzending
Warranty: 1 jaar
Delivery: fedex, UPS, dhl, zonodig
Package: Houten kist
Productomschrijving
Gedetailleerde Specificaties en Functies
Samsung SMT SM320 SM321 SM421 SM431 Pick and Place Machine

SMT pick and place machine is in het algemeen de meest kritieke en dure apparatuur in SMT. Het is een apparaat voor het monteren van elektronische componenten. Het is allemaal hightech apparatuur bestaande uit rack,Organisatie van PCB-transmissie en lager, aandrijfsysteem, positionerings- en uitlijningssysteem, voeder, optisch herkenningssysteem, sensor- en computerbesturingssysteem.

Toepassing van het product
  • Naam:Samsung SM320 SM321 SM421 SM431
  • Merk:Samsun
  • Model:SAMSUNG SM320 SM321 SM421 SM431
  • Specificatie:SMT PICK AND PLACE MACHINE (SMS-machine voor het oppakken en plaatsen)
  • Voorwaarde:originele
  • Kwaliteit:Topkwaliteit
  • Voorraad:groot
  • Betaling:T/T vóór verzending
  • Verzending:op tijd verzending
  • Garantie:1 jaar
  • Levering:FedEx, UPS, DHL, zoals vereist.
  • Verpakking:houten kast
Samsung SM431 machine
  • PCB-grootte:460 x 460 (1PCB)
  • Patch snelheid:21,000CPH
  • Component:0402 mm Chip naar 12 mm
  • Voedingsmiddelen:84 stuks 8 mm voeders
Samsung SM431 parameters
  1. Versnelling 55.000CPH (beste conditie)
  2. twee-arm Y-as-dual servo aandrijfsysteem
  3. Arms in totaal 16 plaatskoppen
    Hoge snelheidsvliegbeeldherkenning
    - Aanpassingscomponenten: 0402 mm
    - Montage nauwkeurigheid: ± 50 μm @ 3σ
  4. Voor nieuw SM-voersysteem
    - Voor non-stopvoeder
    - voor de spoorwegvoeder
    -LED-displays Feeder status
  5. dubbele transmissie
    - Dual transfer mode: 330 x 250 (2 PCB's)
    - Single transfer mode: 460 x 460 (1 pcb)
  6. Kan 84 8mm voeders plaatsen
  7. LCD-scherm met voor- en achterwerking
  8. automatische mondveranderingsinrichting
  9. Windows XP besturingssysteem
  10. Veiligheidsbedekking
  11. Kits
Model SAMSUNG SM320
Modus van herkenning van componenten VLOGING VISION + STAGE VISION
Componenten CHIP 1608 18500 CPH (IPC9850)
SOP 15000 CPH (IPC9850)
QFP 5500 CPH (IPC9850)
Vaste cameravisie-systeem 1.4 SEC/QFP208 ((TRY SUPPLY STANDARD)
Montage-nauwkeurigheid CHIP/QFP ±50 18500cph/h
Vliegend zicht

1005 ~ 22 mmIC

(Optie:0603~12mmIC/0402~7mmIC)
Standaard visiescherm ((FOV 35) 32mmIC ((Pitch 0,4mmQFP/0,75mmBGA/~55mm(MFOV))
Standaard visiescherm ((FOV 45) 42 mmIC ((Pitch 0.5mmQFP/1.0mmBGA/~55mm(MFOV))
Standaard visiescherm ((FOV 20) 17 mmIC ((pitch 0,3 mmQFP/0,5 mmBGA) Min.lead pitch (QFP)
FOV10 0.3mm ((QFP) /0.65mm ((BGA) Min.Ball pitch (BGA)
FOV15 0.5mm ((QFP) /0.75mm ((BGA))
FOV25 0.5mm ((QFP) /0.75mm ((BGA))
Max.hoogte H12mm ((Vliegende camera standaard)
H15mm ((Vliegende camera standaard)
PCB-grootte Min grootte: 50 ((L) * 40 ((W)

Max.grootte:460 ((L) * 400 ((W)

Optie:510*460,640*510
PCB-dikte 0.38mm-4.2mm
Hoeveelheid voedingsmiddelen 120ea/112ea (docking cart)
Stroomvoorziening AC220/220/240V ((50/60HZ,3 FASE)) ((Optie:340/380/415V))
luchtcompressor 260 NI/MIN
Gewicht 1800 kg
Afmeting 1650 L*1680 D*1530 H

Zeer flexibele, gebruiksvriendelijke machine en zeer betrouwbaar.elk met een afzonderlijke verlichting waardoor 6 totaal verschillende componenten op de vlucht kunnen worden uitgelijnd. Opwaarts gerichte camera die de plaatsing van componenten tot 0,4 mm Lead pitch toestaat.

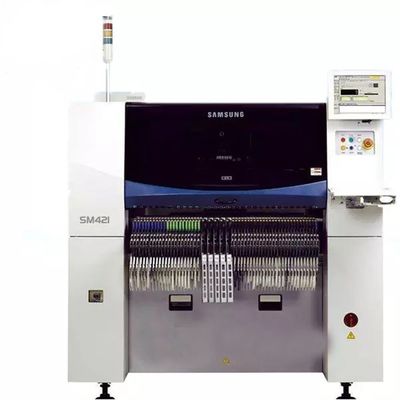

Modelnaam Samsung SM421
Uitlijning

Vliegvisie + Bühnenvisie

(Als er een groot vervoerband is geïnstalleerd, kan slechts één beeldscherm worden geïnstalleerd)
Aantal spindels 6 spindels × 1 galerij
Plaatsingspercentage Vliegend zicht

Chip 1608 21000 CPH (IPC9850)

SOP 15,000 CPH (IPC9850)

QFP 5,500 CPH (IPC9850)
Plaatsnauwkeurigheid Chip/QFP

Precisiteit: ±50@±3σ/chip

±30@±3σ/QF

(Op basis van de standaard chips)
Component Vliegend zicht 0603 ~ 22 mm IC

Standaard fasezicht (FOV35)

~ 32 mm IC (Lead Pitch 0,3 mm)

~ 55 mm (MFOV)

Optioneel fasezicht (FOV45)

~ 42 mm IC (Lead Pitch 0,4 mm)

~ 55 mm (MFOV)

Max. hoogte

H = 12 mm (vliegende camera standaard)

H = 12 mm (Stage Camera Standard)
Afmeting van het bord Minimum 50 ((L) * 40 ((W)

Een rijstrook (maximaal)

400 mm ((L) * 400 mm ((W)

510 mm ((L) *460 mm ((W) (optie)

610 mm ((L) *510 mm ((W) (optie)

Tweeledige rijstrook (maximaal) -

PCB-dikte 0.38~4.2mm
Voedingscapaciteit 120ea/112ea (docking cart)
Gebruik Kracht AC200 / 208 / 220 / 240 / 380 / 415V (50/60Hz, 3fase)


Max. 4,7 kVA

Luchtverbruik 0.5 ~ 0,7MPa (5,1 ~ 7,1 kgf/cm2)


260N/min
Gewicht (kg) Ongeveer een uur.680
Buitenafmeting (mm) 1,650 ((L) x 1,690 ((D) x 1,535 ((H)
De Oogst van Samsung SMT SM320 SM321 SM421 SM431 en Plaatsmachine 0 De Oogst van Samsung SMT SM320 SM321 SM421 SM431 en Plaatsmachine 1 De Oogst van Samsung SMT SM320 SM321 SM421 SM431 en Plaatsmachine 2 De Oogst van Samsung SMT SM320 SM321 SM421 SM431 en Plaatsmachine 3
smt pick-and-place machine met 6 koppen smt421
  1. Verplaatsings-opvang-positie-plaatsing en andere functies
  2. snel en nauwkeurig
  3. Er kunnen verschillende maten pcb-platen worden gebruikt
  4. Verbetering van de productie-efficiëntie en verlaging van de productiekosten
