| MOQ: | 1 stuk/stukken |
| Prijs: | 116901~84507$ |
| Standaardverpakking: | 1.Houten behuizing en vacuümpakket 2.Aangezien uw eisen |
| Leveringstermijn: | 3-5 dagen |
| Betalingswijze: | T/T, Western Union, Paypal, creditcard |
| Toeleveringskapaciteit: | 5000 |

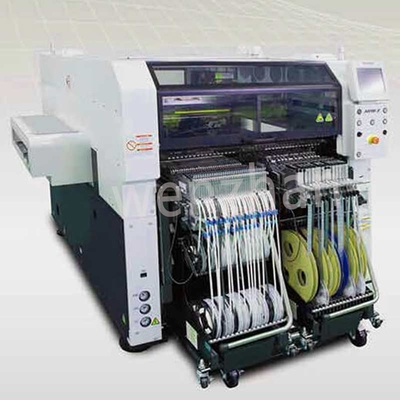

chipmountmachine NPM WX WXS pick and place machine
De PM WX WXS Pick and Place Machine is een geavanceerde en efficiënte machine die wordt gebruikt in het assemblageproces van de oppervlaktebevestigingstechnologie (SMT).Het is ontworpen om elektronische componenten met snelheid en precisie op printplaten (PCB's) te plaatsen.
Belangrijkste kenmerken en functies van de PM WX WXS Pick and Place Machine zijn onder meer:
1. Hoge snelheid en hoge precisie: de machine is in staat om componenten snel en nauwkeurig te plaatsen, waardoor deze geschikt is voor productieomgevingen met een groot volume.
2. Integratie van het visiesysteem: De PM WX WXS-machine is uitgerust met een visiesysteem dat nauwkeurige uitlijning en inspectie van componenten mogelijk maakt, zodat de componenten nauwkeurig op het PCB worden geplaatst.
3. Multi-head plaatsingssysteem: De machine beschikt over een multi-head plaatsingssysteem, waardoor het meerdere componenten tegelijkertijd kan oppakken en plaatsen, waardoor de productiviteit en efficiëntie worden verbeterd.
4. Versatile component handling: De PM WX WXS machine kan een breed scala aan componenten typen en maten, met inbegrip van weerstanden, condensatoren, IC's, LED's, en meer,waardoor het veelzijdig is voor verschillende assemblagevereisten.
5Gebruikersvriendelijke interface: De machine is uitgerust met een intuïtieve interface die de gebruikers in staat stelt het plaatsingsproces eenvoudig te programmeren en te besturen, waardoor de operationele efficiëntie wordt geoptimaliseerd.
Om de PM WX WXS Pick and Place Machine te gebruiken, moeten de gebruikers eerst de gegevens over de plaatsing van de componenten invoeren, inclusief het type, de grootte, de oriëntatie en de plaats van de componenten op het PCB.De machine wordt vervolgens geladen met de onderdelen te plaatsen, en het PCB wordt op het werkgebied van de machine geplaatst.
De gebruikers moeten ervoor zorgen dat de machine correct is gekalibreerd en dat de onderdelen correct zijn geladen om plaatsfouten te voorkomen.de exploitanten toezicht houden op het plaatsingsproces en alle nodige aanpassingen maken om een nauwkeurige en consistente plaatsing van de onderdelen te garanderen;.
Samengevat is de PM WX WXS Pick and Place Machine een betrouwbare en veelzijdige oplossing voor geautomatiseerde plaatsing van componenten in PCB-assemblageprocessen.integratie van visie-systemen, multi-head plaatsingssysteem en gebruiksvriendelijke interface maken het een uitstekende keuze voor een verscheidenheid aan SMT-assemblage toepassingen.
| Model-ID | NPM-WX | NPM-WXS | |
| Model nr. | NM-EJM9D | NM-EJM2E | |
|
PCB's
|
Eenbandmodus | Montage van de partij: L 50 × W 50 ~ L 750 × W 610 Montage in twee posities: L 50 × W 50 ~ L 350 × W 610 |
|
|
Tweelein-modus
|
Dubbele overdracht (partij): L 50 × W 50 ~ L 750 × W 300 Dual transfer (2-posities): L50 × W 50 ~ L350 × W 300 |
||
| Eenmalige overdracht (partij): L 50 × W 50 ~ L 750 × W 590 Eenvoudige overdracht (2-posities): L50 × W 50 ~ L350 × W 590 |
|||
| Elektrische bron | 3-fasige wisselstroom 200, 220, 380, 400, 420, 480 V 3,0 kVA | 3 fasen AC 200, 220, 380, 400, 420, 480 V 2,1 kVA | |
| Pneumatische bron *1 | - Min.0.5 MPa, 200 L/min (A.N.R.) | ||
| Afmetingen (mm) | W 1 410 * 2 × D 2 570 * 3 × H 1 444 * 4 | ||
| De massa | 2 740 kg (Alleen voor het hoofdlichaam: dit verschilt afhankelijk van de optieconfiguratie.) |
2 660 kg (Alleen voor het hoofdlichaam: dit verschilt afhankelijk van de optieconfiguratie.) |
|
| Plaatsingshoofd | 1 hoofd aan elke zijde (voor, achter) | 1 kop (achterste camera is optioneel) | |
|
Component
|
Opname
|
Tape: 4 ~ 56 / 72 / 88 / 104 mm | |
| Specificaties voor de voorste en achterste 17-slot voedingswagen: maximaal 136 productsoorten (4, 8 mm band) | |||
| Steek. | Voorste achterste 17-slot voedingswagen specificaties: Maximaal 32 productsoorten (enkelstaafvoeder) |
Voorste achterste 17-slot voedingswagen specificaties: Maximaal 16 productsoorten *5 (enkelstaafvoeder) |
|
| Tray | Specificaties voor een zijbak: max.24, Specificaties voor de voor-achterbak: max.48 | ||
| Plaatsingshoofd | lichtgewicht 16 sproeiers V2 (per hoofd van de bevolking) |
lichtgewicht 8 sproeiers (per hoofd van de bevolking) |
met vier sproeiers (per hoofd van de bevolking) |
V2 met drie sproeiers (per hoofd van de bevolking) |
| Max. snelheid | 43 000 cph (0,084 s / chip) |
23 000 cph (0,155 s / chip) |
8 400 cph (0,429 s / chip) 7 800 cph (0,462 s / QFP-voeder) 7 100 cph (0,507 s / QFP-bak) *8 |
9 400 cph (0,383 s / chip) 7 300 cph (0,493 s / QFP-voeder) 6 350 cph (0,567 s / QFP-bak) *9 |
| Plaatsnauwkeurigheid (Cpk) 1 |
±25 μm/chip | ±25 μm/chip ±40 μm/QFP □12 mm onder ±25 μm/QFP □12 mm ~ □32 mm |
±20 μm/QFP | ±20 μm/QFP |
| Afmetingen van de onderdelen (mm) |
0201 chip *6*7 / 03015 chip *6 0402 chip *6 ~ L 6 × W 6 × T 3 |
0402 chip *6 ~ L 45 × W 45 × T 12 of L 100 × W 40 × T 12 | 0603 chip ~ L 120 × W 90 × T 40 of L 150 × W 25 × T 40 | 0603 chip ~ L 120 × W 90 × T 40 of L 150 × W 25 × T 40 |
Video
Video
Video
Video
|
|
