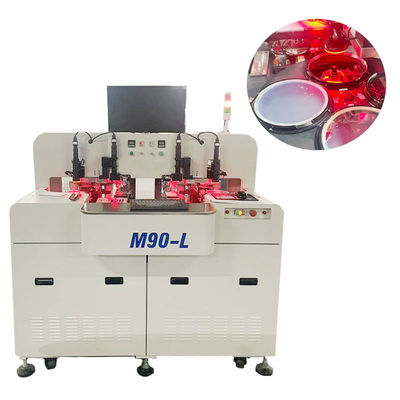

Verpakkingsapparatuur voor halfgeleiders die bonding machine LED die attach die bonder

Verpakkingsapparatuur voor halfgeleiders/LED/hoge precisie Die Bonder/Die Bonding Machine / Die Attach Die BonderDie Bonder

Geschikt voor: SMD HIGH-POWER COB, deel COM in-line pakket, enz.

• Volledig automatisch op- en afladen van materialen.
• Moduleontwerp, maximale optimalisatiestructuur.
• Volledig intellectueel eigendomsrecht.
• Het kiezen van de Dode en Bonding Dode dubbele PR-systeem.
• Multi-wafer ring, dubbele lijm ect configuratie.

Waferstagesysteem

De wafertafel bestaat uit een X/Y-bewegend platform en een draaiend T-onderdeel.Lineaire servo regelt de beweging van het X / Y-platform, zodat het centrum van de wafer consistent is met het centrum van het beeld. De motor van het X/Y-platform is uitgerust met servo-driver, HIWIN-geleidingsrail en een hoge-precisie roosterregelaar.

Voedings- en ontvangssysteem

De Z-as van het ontvangsysteem maakt gebruik van een stappenmotor + schroef om het opheffen en verlagen van de materiaalbox en de precieze controle van de positie van elke laag te regelen.De lengte en breedte van het materiaal box kan handmatig worden aangepast en vergrendeld volgens de werkelijke behoeften, en de linker- en rechtermateriaaldozen kunnen snel worden verwisseld.

Beeldvorming

Het beeldsysteem bestaat uit een X/Y/Z drie-assige handmatige precisie-instellingsplatform, een Hikvision high-definition lensvat en een 130w high-speed camera.Het X/Y-instellingsplatform regelt het centrum van de camera en het centrum van het basis eiland, en het Z-asregelingsplatform regelt de richting van de brandpuntsafstand.

Swingarm systeem

Het op- en plaatssysteem van de laskop bestaat uit de Z-as en de rotatieas.die de rotatie van de schommelarm en de beweging van de Z-as regelt om het plukken en loslaten van de wafer van de wafer naar het frame te voltooien. Rotatie en Z-as beweging zijn samengesteld uit Yaskawa servomotor en precisie mechanische structuur om hogere precisie en stabiliteit te bieden.

Besturingssysteem

Het heeft het Windows 7-systeem en de Chinese bedieningsinterface, die de kenmerken van eenvoudige bediening en soepele bediening hebben, die in overeenstemming zijn met de bedieningsgewoonten van de Chinese bevolking.
