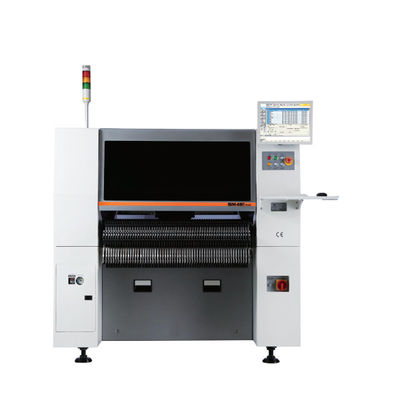

SAMSUNG Hanwha SM481 Chip Mounter Pick And Place Machine 38000CPH voor 0402

Producten

SAMSUNG pick and place machine

SAMSUNG Hanwha SM481 Chip Mounter Pick And Place Machine 38000CPH voor 0402

MOQ:	1 stuks
Prijs:	47887$
Standaardverpakking:	1.wooden-geval 2.As uw orde
Leveringstermijn:	3-5 dagen
Betalingswijze:	T/T, Western Union, Paypal, creditcard
Toeleveringskapaciteit:	10 Stuk/Stukken per Week

Gedetailleerde informatie

Productomschrijving

Gedetailleerde informatie

Plaats van herkomst

Zuid-Korea

Merknaam

SAMSUNG/ HANWHA

Modelnummer

SM481

Product name:

SAMSUNG SM481 pick and place machine

Model number:

SM481

Brand:

samsung

Alignment:

Flying Vision+stage vision

package:

wooden case

Plaatsingssnelheid:

38,000CPH ((Optimaal)

Toepasselijke delen:

0402 (01005 inch) ~□42mm (H15mm)

Delivery:

ups,dhl,fedex,as your order

Markeren:

oogst 0402 en plaatsmachine

38000CPH pick and place machine

Hanwha SM481 pick and place machine

Productomschrijving

SMT-plaatsmachine SAMSUNG SM481 SMT Monter Pick And Place Machine SM481 Machine

De Samsung SM481 machine is een high-speed,een hoogprecisie-oppervlakmontage-technologie (SMT), ontworpen voor de efficiënte en nauwkeurige montage van elektronische componenten op printplaten (PCB's)Het biedt een reeks functies en functionaliteiten die de productiviteit, nauwkeurigheid en flexibiliteit in het SMT-assemblageproces verbeteren.

Specificaties	SAMSUNG-HANWHA SMT pick and place machine
Model	SM471	SM481	SM482Plus
Uitlijning	Vliegend zicht	Flying Vision+stage vision	Flying Vision+stage vision
met een gewicht van niet meer dan 50 kg	10 spindels x 2 galerij	10 Spindels Brain 1 Gantry	6 Spindels Cerebral 1 Gantry
Plaatsingssnelheid	75,000CPH ((Optimaal)	38,000CPH ((Optimaal)	27,000CPH ((Optimaal)
Plaatsnauwkeurigheid	50um@+3 (gebaseerd op de standaardchip)	¥40 ¥m@ ¥3 ¥	¥40 ¥m@ ¥3 ¥
Toepasselijke onderdelen	Chip 0402 ~ 14mm ((H 12mm) IC, Connector ((Lead Pitch 0.4mm) BGA, CSP ((Ball Pitch 0.4mm)	0402 (01005 inch) ~□42 mm (H15 mm)	0603 (0201 inch) ~ □ 55 mm (H15 mm) 0402 (01005 inch) (optie), - L75mm connector



Afmeting van het bord ((mm)	50 ((L) x 40 ((W) ~ 510 ((L) x 460 ((W) 610 ((L) x 460 ((W) ((Optie)	460 ((L) x 400 ((W) (standaard)	460 ((L) x 400 ((W) (standaard)
Afmeting van het bord ((mm)		Max. 1500 ((L) x 460 ((W) (optioneel)	Max. 1200 ((L) x 510 ((W) (optioneel)
Voedingscapaciteit	120ea / 112ea ((Docking Cart) (op basis van 8mm)	120ea / 112ea (Docking Cart)	120ea / 112ea (Docking Cart)
Luchtverbruik	0.5 ~ 0,7MPa ((5 ~ 7kgf/cm2)
Afmetingen (L.D.H.)	1,650 x 1,690 x 1,485	1650 hersenen1680 hersenen1530	1650 hersenen1680 hersenen1458
Gewicht ((Kg)	Ongeveer 1820.	Ongeveer 1655.	Ongeveer 1600.

Functionaliteit:

1. High-Speed Placement: De SM481-machine is in staat om componenten met hoge snelheid te plaatsen, waardoor PCB's snel en efficiënt kunnen worden geassembleerd, vooral voor productie met een groot volume.Het maakt gebruik van geavanceerde robotica en besturingssystemen om snelle pick-and-place operaties te bereiken., waardoor de doorvoer maximaal wordt en de productietijd tot een minimum wordt beperkt.

2Precieze plaatsing van de onderdelen: de machine is voorzien van een nauwkeurig zienssysteem dat de onderdelen vóór plaatsing nauwkeurig identificeert en uitlijnt.Dit zorgt voor nauwkeurige component oriëntatie en positionering op de PCB, waardoor plaatsfouten tot een minimum worden beperkt en de kwaliteit van de geassembleerde platen wordt verbeterd.

3. Multi-Head Placement: de SM481-machine heeft vaak meerdere plaatskoppen, waardoor meerdere componenten gelijktijdig kunnen worden geplaatst.Deze multi-head configuratie verbetert de productiesnelheid en efficiëntie, met name voor complexe PCB's met een hoge bestanddelendichtheid.

4. Componentcompatibiliteit: De machine ondersteunt een breed scala aan elektronische componenten, waaronder oppervlakte-montageapparaten (SMD's) zoals weerstanden, condensatoren, geïntegreerde schakelingen (IC's),en verschillende pakkettypenHet kan componenten van verschillende groottes, vormen en oriëntatie verwerken en aan verschillende assemblagevereisten voldoen.

5. Programmabele besturing: de SM481 is uitgerust met programmeerbare besturingssystemen waarmee de bedieners plaatsparameters kunnen definiëren en aanpassen, zoals pick-and-place-posities,componentoriëntatieDeze flexibiliteit maakt het mogelijk om aanpassingen aan te passen aan specifieke PCB-layouts en componentenvereisten, waardoor de plaatsingsnauwkeurigheid en productiviteit worden geoptimaliseerd.

Gebruik:

De Samsung SM481-machine wordt gebruikt in het SMT-assemblageproces, dat meestal de volgende stappen omvat:

1- Componenten laden: de componenten worden in voeders of bakken geladen, die vervolgens aan de SM481-machine worden bevestigd.Het besturingssysteem van de machine identificeert het type onderdeel en selecteert de geschikte spuitstuk voor de behandeling.

2. Component picking: het geselecteerde mondstuk pikt het onderdeel op van de voeder of bak met behulp van vacuüm of andere mechanismen. Het visie systeem zorgt voor nauwkeurige component uitlijning en oriëntatie.

3. Plaatsing van de componenten: de spuitstuk plaatst de componenten precies op de voorgeschreven plaats op het PCB.Het besturingssysteem zorgt voor een nauwkeurige plaatsing op basis van de PCB-opstelling en de componentenpecificaties.

4Herhaling: Het proces van het plukken en plaatsen van componenten wordt herhaald voor elk onderdeel op het PCB, waarbij de multi-head configuratie wordt gebruikt om de snelheid en efficiëntie te verbeteren.

6Inspectie: Zodra alle componenten zijn geplaatst, kan het PCB worden geïnspecteerd om de nauwkeurigheid en kwaliteit van de assemblage te verifiëren.

De Samsung SM481-machine wordt op grote schaal gebruikt in de elektronica-industrie voor de assemblage van verschillende elektronische producten, waaronder consumentenelektronica, automobielelektronica,telecommunicatieapparatuurDe hoge snelheid en hoge precisie van de plaatsingsmogelijkheden, gecombineerd met de flexibiliteit en programmeerbaarheid,het tot een waardevol hulpmiddel maken voor het bereiken van hoogwaardige en efficiënte SMT-assemblageprocessen.
